用途及特點

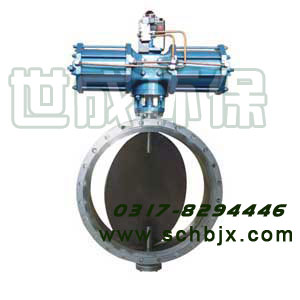

本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力~<0．6MPa，一般 適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、結構合理、重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
·采用標準
設計標準：GB／T12238-1 989 JB／T8692-1998
法蘭連接尺寸：GB/T9115．1-2000
結構長度： GB／T1222.1989
壓力試驗： GB／T13927-1992；JB／T9092-1999
主要技術參數
|
公稱通徑 |
DN(mm) |
50-2000 |
||
|
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
試驗壓力 Ps(MPa) |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤ 1.5％泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
|
適用溫度 |
氣傳動、電傳動。 |
|||
·主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
